Усилитель для автомобильных аудиосистем на базе TDA7241B
Усилитель относится к классу АВ и предназначен для применения в автомобильных аудиосистемах, микросхема TDA7241B имеет тепловую защиту, защиту от КЗ выхода на шину питания и на корпус. Усилитель на базе TDA7241B снабжен системой STAND-BY.
Усилитель имеет следующие основные характеристики:
- Номинальное напряжение питания 14,4В, максимальное 18В
- Ток покоя при максимальном допустимом напряжении питания (18В) не более 80мА
- Выходная мощность при номинальном напряжении питания на нагрузке 4 Ом и КНИ 10% равна 26Вт
- КНИ при номинальном напряжении питания и мощности до 12Вт не более 0,1%
- Диапазон частот от 25 до 30000Гц при неравномерности АЧХ 3 дБ
- Ослабление сигнала при переходе в режим STAND-BY 90дБ
- Температура срабатывания тепловой защиты 150С° (температура кристалла микросхемы)
http://299792458.3dn.ru
Автомобильный усилитель 20 Вт (моно) на TDA7240А
УМЗЧ на базе TDA7240A является усилителем класса АВ предназначен для автомобильной ауди техники, микросхема имеет защиту от КЗ выходов с корпусом и шиной питания. Усилитель снабжен системой STAND-BY.
Усилитель имеет следующие основные характеристики:
- Напряжение питания 14,4В (напряжение аккумуляторной батареи автомобиля), максимально допустимое напряжение питания до 18В
- Ток покоя 65мА (14,4В)
- Выходная мощность при напряжении питания 14,4В и сопротивлении нагрузки 4 Ом равна 20 Вт
- КНИ на нагрузке 4 Ом и напряжении питания 14,4В не более 0,1% при выходной мощности до 12 Вт
- Ток потребления в дежурном режиме STAND-BY не более 200мкА
http://299792458.3dn.ru

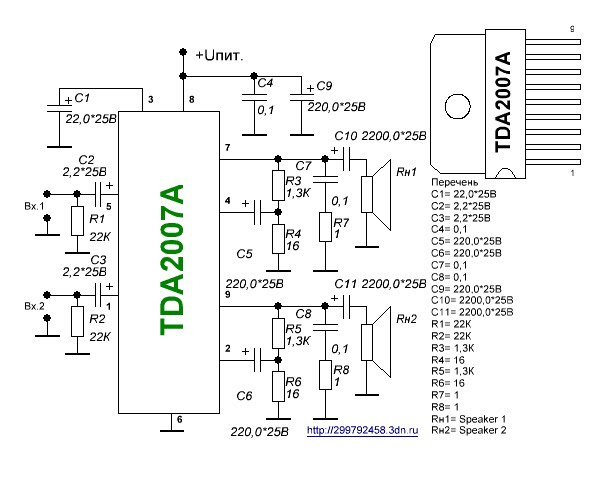

УМЗЧ на TDA2007A
TDA2007A - усилитель класса А, микросхема в основном используется как усилитель мощности в бытовой технике. Микросхема имеет защиту от КЗ на корпус входа и выхода, тепловую защиту. В стерео варианте усилитель имеет следующие основные характеристики:
- Напряжение питания от 8 до 26В, номинальное напряжение 18В.
- Ток покоя 50мА при выходном напряжении покоя 8,5В (при номинальном напряжении питания)
- Выходная мощность на канал при сопротивлении нагрузки 4 Ом и напряжении питания 18В равна 6Вт
- КНИ до 3 Вт при номинальном напряжении питания и нагрузке 4 Ом не более 0,1%
- Частотный диапазон при неравномерности АЧХ 3дБ от 40 до 80000Гц
- Температура при которой срабатывает защита равна 145°С
В мостовом варианте подключения микросхемы TDA2007A мощность усилителя составляет 12ВТ при КНИ не более 0,5% и напряжении питания 18В.
УМЗЧ на TDA2003
TDA2003:
- Напряжение питания 14,4В, минимальное 8В, максимальное 18В
- Выходное напряжение покоя 6,1...7,7В в зависимости от напряжения питания
- Ток покоя при напряжении питания +14,4В 50мА
- Выходная мощность на нагрузке 4 Ом при частоте 1 кГц 6Вт при КНИ 10%
- КНИ на частоте 1 кГц 0,15% при номинальной выходной мощности
- Микросхема имеет защиту от превышения напряжения +18В имеет защиту от переполюсовки напряжения питания
http://299792458.3dn.ru
Двух канальный УМЗЧ на TDA2004
TDA2004 - усилитель класса В, используется в автомобильных аудио усилителях, имеет защиту от перегрева и превышения напряжения питания, так же микросхема снабжена защитой от КЗ входов и выходов с корпусом. Усилитель способен работать на низкоомной нагрузке 2 Ом.
Максимальное напряжение питания +18В, при превышении данного значения срабатывает защита, необходимо в цепи питания применять плавкий предохранитель на 2А.
Номинальное напряжение питания +13,2В (напряжение аккумуляторной батареи автомобиля), ток покоя при указанном напряжении не более 65мА, в дежурном режиме (контакт 3 микросхемы заземлен) ток покоя не более 5 мА.
Максимальная выходная мощность при КНИ 10% 6,5Вт на канал на частоте 1 кГц и нагрузке 4 Ом. Частотный диапазон от 35 до 15000 Гц. КНИ 0,2% при напряжении питания 13,2В и выходной мощности от 0,05 до 4Вт на канал.
http://299792458.3dn.ru
Электронный балласт компактной люминесцентной лампы дневного света DELUX
Далее происходит запуск преобразователя, обеспечивает который симметричный динистор, при открывании динистора проходит импульс на базу нижнего по схеме транзистора и преобразователь запускается. Далее двухтактный преобразователь (его активные элементы два транзистора n-p-n) преобразует постоянное напряжение 300...310В в высокочастотное напряжение. Нагрузкой преобразователя является тороидальный трансформатор (L1) со своими тремя обмотками, две из них управляющие (2 витка) и одна рабочая (9 витков). Транзисторные ключи открываются противофазно от положительных импульсов с управляющих обмоток. Отрицательные импульсы напряжения гасятся диодами D5 D7. Открывание каждого ключа вызывают наводку импульсов в двух противоположных обмотках и в том числе в рабочей обмотке трансформатора. Переменное напряжение рабочей обмотки подается на люминесцентную лампу через последовательную цепь: L3 - нити накала лампы - С5 (3,3нФ) - нити накала лампы - С7 (47нФ). В этой цепи возникает резонанс при неизменной частоте преобразователя. При этом сила тока в цепи максимально, а напряжение на реактивных элементах L и C может значительно превышать прикладываемое напряжение. Следовательно перед зажиганием ток в резонансной цепи разогревает нити накала, а большое напряжение на С5 включенное параллельно лампе зажигает ее.
Зажженная лампа резко уменьшает свое сопротивление и блокирует С5. С резонансной цепи С5 как бы исключается и резонанс прекращается, но уже зажженная лампа продолжает светится, а L2 своей нитью ограничивает ток в зажженной лампе. Процесс розжига лампы длится менее 1 с.
Назначение элементов:
- EN13003A - ТРАНЗИСТОРНЫЕ ключи, это биполярные транзисторы ВЧ, средней мощности N-p-N проводимости, корпус ТО-126, аналоги MJE13003 или КТ8170А, КТ872А.
- L1 - тороидальный ферритовый трансформатор К11*6*4,5, магнитная проницаемость 2000, 3 обмотки, 2 по 2 витка и одна 9 витков - рабочая.
- D1-D7 все диоды 1N4007, D1-D4 выпрямительные, D5D7 гасят отрицательные выбросы управляющего импульса. D6 - разделяет источники питания.
- R1C3 - цепь задержки пуска преобразователя, для мягкого пуска.
- Z - динистор DB3 - обеспечивает запуск преобразователя.
- R3R4R5R6 - ограничительные резисторы.
- С2R2 - демпферные элементы, нужны для гашения выбросов транзисторного ключа, в момент его закрытия.
- L1 - дроссель из Щ-образных половинок, он участвует в резонансе совместно с С5 С7, а после розжига лампы своей индуктивностью гасит ток через нити накала лампы.
- С5 С7 резонансные конденсаторы.
- С1 - сглаживающий электролитический конденсатор.
- L4 дроссель с ферритовым сердечником совместно с С6 представляют собой заградительный фильтр от ВЧ помех.
- F1 - мини предохранитель на 1А.
Ремонт: При обрыве канальных спиралей люминесцентной лампы, как правило электронный балласт остается исправным, его можно применить при ремонте аналогичной лампы сгоревшим балластом, сама колба восстановлению не подлежит. Хорошие результаты дает подключение балласта ( при сгоревшей колбе) к обычно люминесцентной лампе мощностью 15...25 Вт.
При ремонте балласта необходимо внимательно осмотреть элементы, сгоревшие или имеющий в корпусе трещины необходимо заменить, прозвонить транзисторные ключи и диоды, пропаять места пайки где виден перегрев проводников. Заменить предохранитель если он неисправен. Рекомендуется питающее сетевое напряжение подавать через лампу накаливания мощность 100...150Вт, при неисправном балласте она предотвратит выгорание проводников и элементов.
Литература РА2009_1 Автор: Н.П.Власюк , г. Киев
http://299792458.3dn.ru
8-канальное включение освещения инфракрасным ПДУ
Уст-во предназначено для последовательного включения и выключения 8-ми ламп освещения при нажатии любой кнопки любого пульта ДУ. В качестве приемника применен фото-модуль TSOP1736, он обеспечивает подавление света от ламп накаливания, флуоресцентных ламп с электронным балластом и солнца. Дальность действия модуля 35 м.
Тактируемые триггеры микросхемы DD2 соединены последовательно и закольцованы через инвертирующий лог. элемент DD1.1.
Сразу после включения источника питания триггеры имею на выходах высокий уровень, но на выходе D9 DD2 в этот момент будет сигнал низкого уровня. Микросхема используется в режиме последовательного приема и передачи сигнала с одного триггера на другой синхронно с положительным перепадом на тактовом входе С фронтом импульса от одновибратора (ждущий мультивибратор) на DA1. Выходной сигнал низкого уровня последовательно появляется на всех выходах триггеров DD2. Такая циклическая зависимость обеспечивает последовательное включение восьми осветительных каналов начиная с первого, и их последовательное выключение при нажатии клавиши ПДУ.
Оптоизолятор МОС2062М содержит детектор двухстороннего перехода напряжения через ноль и обеспечивает мягкое включение ламп симисторами КУ208Г. Резисторы R26 R25 необходимо выбрать по максимально большому напряжению пробоя мощностью 0,5-1Вт (например С2-1-2 или МЛТ - 2).
Для питания можно использовать любой источник напряжением 5В.
Если в разрыв цепи от вывода 3 DA1 к выводу 11 DD2 ввести схему показанную на втором рисунке, то кнопочным выключателем SB1 можно выбрать режим работы устройства от генератора на лог. элементах DD1.2 DD1.3 DD1.4 с времязадающей цепочкой R27 R28 и С3. В этом случае обеспечивается автоматическая световая иллюминация с частотой 1 Гц. так же можно уменьшить кол-во ламп или наоборот увеличить добавив в схему еще один триггер (КР1533ИР23).
Литература РА2009-1 Автор: В.А. Мельник, г. Днепродзержинск
http://299792458.3dn.ru
Зарядное уст-во мобильного телефона NOKIA AC-3E (ремонт)
Принцип работы: переменное сетевое напряжение выпрямляется до постоянного 300...310 В и далее с помощью транзисторного ключа преобразуется в импульсы с частотой сотни килогерц которые подаются на первичную обмотку трансформатора (ферритовый), во вторичной обмотке (цепи) установлен выпрямитель и сглаживающий фильтр, в итоге мы получает постоянное напряжение 5В при токе нагрузки 350мА.
Основой зарядного уст-ва служит ИМС типа LNC564DN : мощность 3Вт, допустимое входное напряжение 93...265В, ключ МОП-транзистор, максимальное напряжение коммутации 700В, частота преобразования 93...103 кГц, КПД 64...70%, корпус пита SMD-8, цена 1...2$.
Само зарядное уст-во NOKIA AC-3E имеет следующие характеристики:
- Р=6,5ВА
- Входное напряжение 100...240В
- Выходное напряжение 5 В при токе 350мА
ИМС типа LNC564DN питает двухполупериодный выпрямитель, при изменении питающего напряжения (сетевое) от 93 до 265В выходное напряжение остается не изменным (5В).
Назначение элементов:
- RF1 - резистор 2Вт/8,2Ом, он же предохранитель, нужен для ограничения пускового тока.
- D1, D3-D6 - 1n4007 (1000В, 1А) выпрямительный мост.
- L2 - (3.3vrUy) - индуктивность, ограничивает проникновение ВЧ помех.
- С1 (1,0 мкФ*400В, L1 (3,3мкГн), R1 6,2кОм - сглаживающий сетевой фильтр.
- С3, R3 3кОм, R2 5,5кОм, R7 32кОм - SMD элементы - обеспечивают режимы питания микросхемы.
- D2 - 1N4007 1000В, 1 А и С4 330нФ - однополупериодный выпрямитель сглаживающим фильтром для обеспечения напряжения +26,3В для обратной связи которую использует IC1.
- Т1 - трансформатор с 3-мя обмотками, 1- высоковольтная, 2 - обмотка обратной связи, 3 - вторичная обмотка для питания мобильного телефона.
- D4 SB160E - однополупериодный выпрямитель вторичного напряжения.
- С5 220,0*25В - сглаживающий электролитический конденсатор.
- R6 2,7кОм нагрузка зарядного уст-ва при холостом ходе.
- ZD1 (10В) стабилитрон который ограничивает выбросы напряжения вторичной цепи зарядного уст-ва
- R5 10 Ом, С6 10нФ - RC - цепь которая поглощает ВЧ выбросы которые возникаю во время работы выпрямителя.
Ремонт: Внешний осмотр, обращаем внимание на внешний вид элементов, трещины, расколы, обгоревшие элементы, при их наблюдении их необходимо заменить. Часто зарядное уст-во выходит из строя по причине перегиба кабеля питания сотового телефона, для этого если нет видимых дефектов на плате, померьте напряжение 5В (7...8В при холостом режиме). Далее омметром проверяем отсутствие короткого замыкания в первичной цепи и вторичной цепи зарядного уст-ва.
После обнаружения неисправностей и замены элементов, зарядное уст-во надо проверить, для этого последовательно цепи сетевого питания подключаем лампу накаливания мощностью 100...150Вт (220В) которая защитит плату от выгорания дорожек и элементов в случае возможных неисправностях.
Если все нормально, то измеряем постоянное напряжение на С2 оно должно быть в пределах 300...310 В (если напряжение сети 220В), если его нет то проверяем исправность элементов : RF1, диода и моста, L1.L2.R6.C1.C2. И последнее если все же зарядное уст-во не работает проверяем напряжение на контактах микросхемы, если они отличаются от указанных на схеме то меняем ИМС.
Литература РА2009-1 Автор: Н.В. Власюк, г. Киев.
http://299792458.3dn.ru
Устройство для проверки кварцевых резонаторов
Схема уст-ва показана на рисунке, в основе схемы лежит задающий генератор на КР531ГГ1 - микросхема представляет собой 2-а управляемых генератора, частота которых зависит от С1 С2 подключенным к микросхеме которые представляют собой кварцевые или пьезокерамические резонаторы. R1 подключенный к микросхеме служит для облегчения запуска генератора при частотах ниже 4 МГц.
На DD2 собран делитель частоты на 2 и 4. Сигнал ВЧ с выхода F DD1.2 через R1 поступает на вход С D-триггера DD2.1, включенный делителем на 2, с выхода этого триггера сигнал с частотой вдвое меньшей частоты задающего генератора поступает на второй D-триггер DD2.1 включенный антологичным способом. В итоге на выходе делителя частоты получается сигнал в 4 раза меньшей частоты задающего генератора.
HL2 сигнализирует что проверяемый кварцевый резонатор возбуждается. DD3 используется в качестве буферных элементов, что устраняет влияние подключенной нагрузки.
К выходу прибора необходимо подключить частотомер (не менее 80 МГц, но можно пропускать сигнал в 2 или 4 раза меньшей частоты при частотомере с недостаточно большой полосой пропускания).
Детали: вместо указанной микросхемы КР531ГГ1 можно применить 1531ГГ1, КР531ГГ1П или аналог 74F125N. ИМС МС74F74Т можно заменить на КР531ТМ2. МС74F00N можно заменить на КР531ЛА3 или КР1531ЛА3. При применении серии КР1533 диапазон проверяемых кварцевых резонаторов снизится до 50...70 МГц.
Микросхему стабилизатора L7805 (7805, КР142ЕН5А (В)) необходимо установить на небольшой теплоотвод. 1N4001 можно заменить на 1N4001-1N4007, КД243, КД226. 1N4148 на КД503, КД409. Светодиоды любые.
Литература РА2009_1 Автор: А.Л. Бутов, с. Курба, Ярославской обл.
http://299792458.3dn.ru
Зарядное устройство (ЗУ) типа BML 162089 R1A южно азиатского производства предназначено для зарядки аккумуляторов мобильных телефонов LG и имеет следующие характеристики: Uвход ~100…250 B, Iвход~160 мA, Uвых=8,5 В, Iвых=750 мA. Его внешний вид показан на рис.1.
Все радиоэлементы смонтированы на стекло пластиковом шасси НТ608 размерами 64x33 мм методом навесного монтажа без применения чип-элементов. Шасси размещено внутри пластмассового корпуса. По монтажной схеме шасси автором составлена принципиальная схема, показанная на рис.2.
Основой ЗУ является импульсный преобразователь. Принцип работы подобных импульсных источников питания прост: вначале переменное напряжение сети выпрямляется до постоянного напряжения 300 В, а далее с помощью генератора с мощным электронным ключом преобразуется в импульсы, которые через обмотки импульсного трансформатора наводятся во вторичной цепи, где выпрямляются до заданной величины (в зависимости от количества витков вторичной обмотки).
Импульсный преобразователь данного ЗУ состоит из однотактного преобразователя авто генераторного типа (транзистор VТ1),
подключенного к первичной сети. Переменное напряжение сети выпрямляется диодом VD4 (рис.2), сглаживается электролитическим конденсатором С1 и через обмотку 1-2трансформатора Т1 прикладывается к коллектору транзистора VТ1. Это же напряжение через резистор R2 подается на базу транзистора VT1, создавая положительное смещение.
Транзистор открывается, через первичную обмотку Т1 протекает ток, который наводит ЭДС в двух других обмотках трансформатора. Через обмотку положительной обратной связи 3-4 заряжается конденсатор С2, этот ток запирает транзистор VТ1. В его закрытом состоянии накопленная в трансформаторе энергия передается во вторичную цепь. В момент запирания транзистора VТ1 приложенное к нему напряжение может превышать напряжение сети в 3–4раза. Для уменьшения этого перенапряжения параллельно обмотке 1-2 включен резистор R1, выполняющий функцию демпфирующего элемента.
Более эффективно эту функцию могла бы выполнять цепочка, состоящая из последовательно соединенных резистора, конденсатора и диода, что сделало бы ЗУ более надежным. Цепь демпфирования в цепи базы транзистора выполнена на элементах VТ2, VD7, ZD5, R3, C2.
Вторичную цепь трансформатора образуют: обмотка 5-6, элементы VD8, C4, R8, R9 и транзистор VT3 с элементами обвязки (рис.2). Звено на транзисторе VТ3 с двухцветным светодиодом LED1 является особенностью этого ЗУ. Зеленое свечение светодиода
сигнализирует о том, что идет процесс зарядки аккумулятора, красное свечение обозначает конец зарядки.
Принцип работы этого звена следующий.
Светодиод LЕD1 включен в одну из диагоналей моста, плечи которого составляют резисторы R5, R6, R7 (все по 410 Ом) и сопротивление участка коллектор0эмиттер транзистора VT3 (рис.2). Последнее плечо является регулирующим элементом моста. Ко второй диагонали этого моста приложено напряжение вторичной цепи ЗУ. При равенстве сопротивлений всех четырех плеч (в данном случае 410 Ом) потенциалы точек "а” и "б” равны. Если же сопротивления плеч различаются, потенциалы точек "а” и "б” неодинаковы, и через светодиод протекает ток, вызывающий его свечение, цвет которого зависит от полярности приложенного напряжения.
В начале заряда разряженного аккумулятора ток заряда наибольший, падение напряжения на резисторе R8 максимально, pnp транзистор VТ3 открыт, в результате чего плюсовой потенциал точки "б” диагонали моста выше потенциала точки "а” (рис.2). При такой полярности напряжения светодиод светится красным цветом.
По мере заряда аккумулятора его напряжение постепенно повышается, ток через резистор R8 уменьшается, и сопротивление коллектор0эмиттер VТ3 увеличивается, что приводит к уменьшению разности потенциалов точек "а” и "б” и, следовательно, к уменьшению яркости свечения светодиода. Когда сопротивления VТ3 сравняется с сопротивлением резистора R6 (410 Ом), мост станет уравновешенным, потенциалы точек "а” и "б” станут одинаковыми, и светодиод перестанет
светиться.
При дальнейшей зарядке аккумулятора сопротивление участка коллектор-эмиттер VТ3 превысит 410 Ом, полярность напряжений в точках "а” и "б” диагонали моста поменяется, и светодиод станет светиться зеленым цветом, сигнализируя о том, что аккумулятор зарядился.
Если после включения в сеть на "холостом ходу” (при отсутствии аккумуляторов) светодиод вообще не светится (а должен светиться зеленым цветом), значит, ЗУ неисправно и требует ремонта. Для ремонта этого ЗУ Вам необходимо добраться до его шасси, "упрятанного” в пластмассовый корпус (рис.1). Обе (нижняя и верхняя) части этого корпуса "намертво” склеены между собой. Разъединить их можно, только разрезав ножовочным полотном пластмассовый корпус по линии склеивания (рис.1). Из разрезанного корпуса извлекают плату с навесными радиоэлементами.
Далее после осмотра обычным тестером проверяют исправность всех радиоэлементов
без их выпаивания. Один из транзисторов, VТ1 или VТ2, придется все0таки выпаять, поскольку при проверке тестером их проводимости они "мешают” друг другу. Выявленные неисправные элементы заменяют. Далее ЗУ включают в сеть и, если светодиод не светится зеленым цветом, замеряют напряжение +300 В на конденсаторе С1. При его отсутствии проверяют исправность резистора R сопротивлением 2,7 Ом. При этом необходимо строго соблюдать технику электробезопасности, так как высоковольтная часть ЗУ находится под фазным напряжением, которое опасно для жизни человека.
Транзистор VТ1 (6821) можно заменить транзисторами типов 2SC3457, 2SC4020, 2SC5027, а транзистор VТ2 (2SC9013) заменим 2SC1815. Недостатком этого ЗУ является разряд аккумулятора мобильного телефона через резистор R9 при пропадании сети во время зарядки (рис.2).
Данное зарядное устройство можно приспособить также для зарядки аналогичных аккумуляторов мобильных телефонов других фирм, для этого необходимо подобрать и запаять новый разъем, обеспечив правильную полярность.
Литература
- Радiоаматор 2005_4 Автор: Н.П. Власюк, г. Киев
http://299792458.3dn.ru
Если амплитудно-частотные искажения АС можно
скорректировать фильтрами, тембро блоком или эквалайзером, то линейные и
нелинейные искажения уменьшить довольно сложно. Для уменьшения
искажений можно использовать головки громкоговорителей с широким
диапазоном частот или размещать несколько громкоговорителей
каждая из которых воспроизводит свой диапазон звуковых частот в одном
или нескольких корпусах АС.
Применение широкополосных
громкоговорителей улучшит качество звучания, но в основном на СЧ и без
дополнительных ВЧ громкоговорителей не обойтись, так как именно ВЧ
придают естественность звучания.
Заметность
гармонических искажений увеличивается с ростом их порядка. Если
заметность гармонических искажений третьего порядка почти в двое выше,
чем второго, то чувствительность слуха к искажениям пятого и других не
четных порядков в 6-10 раз выше, чем второго порядка. Если их амплитуды
не уменьшаться по мере возрастания номера гармоник, то на слух они
воспринимаются как дребезг, что свидетельствует о дефектах при
изготовлении отдельных элементов АС. Так называемые субгармонические
искажения возникают в основном из-за параметрических колебаний диафрагмы
громкоговорителя. На слух они воспринимаются как призвук, а с
увеличением подводимой мощности к громкоговорителю появляются новые виды
колебаний - дребезг.
Особое внимание при
изготовлении АС необходимо уделить минимизации переходных искажений.
Очень часто групповой излучатель работает намного
естественней чем один мощный громкоговоритель, мощность которого равна
мощности группового излучателя. Так же хорошие результаты дает
применение АС в 2-4 раза мощней чем номинальная мощность усилителя.
Основной причиной фазовых искажений в АС является
сложный характер колебательных процессов в подвижных системах
громкоговорителей, частотно-зависимые фазовые сдвиги в разделительных
фильтрах, фазовые сдвиги из-за пространственного расположения
громкоговорителей. Частотный диапазон в котором слух наиболее интенсивно
улавливает фазовые искажения приходится на СЧ (600-4000Гц). Пороговая
чувствительность слуха к неравномерностям АЧХ в АС приблизительно 2дБ. А
чувствительность слуха к спектральным нерегулярностям опять попадает в
область СЧ (500-3000Гц).
Так же надо учитывать не
только конструкцию АЧ и фильтры, но и звуковую катушку, которая то же
является источником нелинейных искажений, которые возникают в процессе
электромеханического преобразования энергии. Поскольку КПД современных
громкоговорителей составляет 1%, то большая часть мощности рассеивается в
тепло. Например при мощности АС 100-200Вт температура нагрева катушек
может достигать 150-200 ºС. Такая температура негативно действует на
состояние катушек. Так же при нагреве происходит изменение активного
сопротивления катушки в 1,5-2раза, что так же ухудшает качество звучания
за счет рассогласования громкоговорителей с
фильтрами.
Учитывая все приведенные выше возможные
искажения автором была изготовлена трехполосная АС с электронными
фильтрами, которая не уступает по качеству дорогостоящим
АС.
В такой АС при использовании УМЗЧ с малой
выходной мощностью, распределенной по полосам, можно добиться
необходимого звукового давления во всем воспроизводимом диапазоне и
сформировать необходимую суммарную АЧХ. В стерео варианте АС выполнена в
шести корпусах.
Наиболее трудоемкой частью АС
является корпус-фазоинвертор НЧ громкоговорителей.
для устранения дребезга стенок корпуса. Наиболее дребезжащей частью
корпуса является передняя часть. Площадь окна фазоинвертора равна 160
кв. см. Собирают сначала боковые стенки с верхней и нижней частями.
Далее необходимо закрепить на стенках ящика вибропоглощающий материал.
Автор использовал обыкновенный рубероид. Куски рубероида сложены в 5
слоев на каждую стенку и прибиваем его к стенкам короткими гвоздями. Для
укрепления корпуса необходимо изготовить деревянный брусок длиной 40 см
и сечением 50*50 мм и прикрепить его к передней панели шурупами между
верхним и нижним НЧ громкоговорителями. Для уменьшения вибраций корпуса
отверстие фазоинвертора расположено не совсем симметрично. искажения
могут возникать из-за задержки сигнала в трубе фазоинвертора, уменьшая
длину трубы приведет к повышению резонансной частоты системы
громкоговоритель-фазоинвертор. Поэтому автор применил громкоговорители с
низкой частотой резонанса и использует большой объем ящика-корпуса
отказавшись от трубы фазоинвертора.
Для скрепления
всех станок использовались деревянные бруски сечением 40*40 мм. Внутри
ящика размещены 4 кг ваты низкого качества но высокой плотности, по 1 кг
в углах на задней стенки корпуса. Желательно сделать валики из этой
ваты перевязав ее толстыми нитями или леской. Далее в корпусе
устанавливаем перегородки из досок толщиной 20-30мм и шириной 10-20 см.
Устанавливаем их асимметрично относительно вертикальной и горизонтальной
осей АС. Достаточно 2-х таких перегородок, главное установить их под
углом ко всем стенкам корпуса.
Такой громкоговоритель
воспроизводит НЧ вплоть до 20Гц. Были использованы громкоговорители
типа 75ГДН - 1 - 4 (75ГДН - 1 - 8 - при параллельном подключении) с
частотами основного резонанса 25-27 Гц. Для уменьшения влияния
соединительных проводов они должны иметь значительное
сечение.
Собрав НЧ блоки АС можно приступить к СЧ
блокам. Поскольку остронаправленные излучатели звучать монотонно, было
решено на СЧ использовать групповой излучатель из громкоговорителей типа
20ГДС-4-8 расширенной диаграммной направленностью. Включены они так
чтобы общее сопротивление было равно 8 Ом. СЧ блоки оснащены
фазоинверторам.
СЧ громкоговорители выполнены из
фанеры толщиной 10 мм. Есть 2-е особенности в изготовлении АС.
Первая: передняя стенка СЧ блока выполнена из 2-х частей соединенных
под углом для расширения диаграммы направленности в горизонтальной
плоскости.
Вторая особенность в наличии
акустической щели-фазоинвертора. Размеры ее в обеих половинах каждого СЧ
блока составляют 150*10мм. Снизу переднюю панель укрепляют посередине
деревянным бруском, срезав одну его сторону для получения требуемого
угла соединения передних стенок-половинок.
Следует
избегать особенно для СЧ применения корпусов кубической конструкции.
Если же это неизбежно то можно закруглить углы задних и частично
передних стенок. Сферическая форма корпуса АС имеет наименьшую
неравномерность АЧХ. Для скругления углов из фанеры толщиной 10 мм
вырезают 4 куска треугольной формы - заготовки размерами 120*120*120 мм
каждая и закрепляют эти куски фанеры в четырех углах, образованных
задней, верхней и боковыми стенками, эпоксидным клеем.
Далее
вырезают дополнительные заготовки из этой же фанеры (10мм) размерами
150*50мм. Эпоксидным клеем укрепляют их под углом к верхней и передней
частям корпуса СЧ блока. В верхней части объема АС закрепляют 2 кг
ваты.
Решетки (декоративные) громкоговорителей не
должны быть сильно густыми, так как это приведет к излишней нагрузке на
громкоговорители.
ВЧ блок так же группового типа.
8-мь ВЧ громкоговорителей 3ГД-47 (4ГДВ-1-8) расположены в два ряда по
четыре в ряд.
изгибаем переднюю панель из спецкартона и прилепляем ее к корпусу ВЧ
блока. Можно использовать небольшие гвозди совместно с эпоксидным клеем.
Для корпуса АС использована фанера толщиной 10 мм для
верхней, нижней и боковых частей корпуса.
С данной АС
могут работать любые УМЗЧ как мощные до 150Вт и более, так и менее
мощные 20Вт.
Схема фильтров АС показана на
рисунке.
ВА1, ВА2 - 75ГДН-1-4; ВА3-ВА6 - 20ГДС-4-8; ВА7-ВА14 -
4ГДВ-1-8; R1-R3 проволочные мощность не менее 10Вт.
Все катушки
разносят в пространстве как можно дальше. Электролитические
конденсаторы использовать нельзя, все соединения выполнены многожильным
проводом сечением не менее 1 мм. Так же в катушках фильтра для
увеличения индуктивности катушек L1-L8 нельзя применять магнитные
материалы.
Но автор все же рекомендует использовать
кроссоверный блок - упрощенная схема такого усилителя показана
на рисунке.
Зарядное
устройство
Зарядное уст-во предназначена
для зарядки свинцово-кислотных аккумуляторов батарей емкостью 9-14 Ач, а
так же для восстановления не сильно засульфированных
аккумуляторов.
цепи. В базовой цепи VT3 который задает вольт-амперную характеристику
стабилизатора тока. R5 - регулятор зарядного тока. VD2 VD3 слудат в
качестве термостабилизации.
Для восстановления
батареи её необходимо заряжать импульсами тока, батарея заряжается через
специальный резистор и подключается к контактам ХТ1 ХТ2. Разрядный ток
при этом в 10 раз меньше зарядного, а по длительности в 2 раза больше.
Импульсы зарядного тока формируются схемой сравнения на VT4 VD5 VS1. VD4
- ограничивает напряжение до 18В после выпрямления напряжения диодом
VD1. При достижении аккумуляторной батареи ЭДС около 14В стабилитрон VD5
закрывается и вызывает закрывание VT4 и тиристора VS1.
РА1 регистрирует зарядный ток который в три
раза меньше истинного.
А при включении
разрядного резистора ток зарядный следует увеличить на
10%.
Уст-во питается от трансформатора мощность 50
Вт. R1 изготовлен из отрезка манганинового провода диаметром 0,51 мм. R5
можно любой но желательно проволочный, РА1 на 1А.
VT1 VT2 VS1 установлены на алюминиевую пластину
толщиной 3 мм и размерами 80*100мм. VD2 VD3 должны иметь тепловой
контакт с корпусами VT1 VT2.
Литература
РА1997-12 автор: В. Слюсаренко
http://299792458.3dn.ru
Широкополосный повторитель имеющий высокое входное
сопротивление может быть применен в осциллографе или милливольтметре
которые имеют низкое входное сопротивление. Полоса рабочих частот от 0
до 500МГц, напряжение на входе +1В при погрешности на выходе не более
3мВ.
Монтаж повторителя должен быть максимально плотный элементы
должны иметь минимальную длину выводов, L1 и L2 должны иметь емкость не
более 2пФ.
Литература РА1997_12
(подробнее об широкополосном повторителе можно узнать из Ж. Радио
№10/97)http://299792458.3dn.ru
На рисунке показана схема простого электрошокера, В
основе схемы лежит блокинг-генератор на транзисторе VT1 который
питается от напряжения 9В (например КРОНА). Включение электрошокера
производится переключателем S1, а привидение его в действие кнопкой S2. В
блокинг-генераторе вырабатываются последовательность импульсов которые
во вторичной обмотке W3 Т1 вызывают ударное возбуждение колебаний в
параллельном колебательном контуре, состоящем из С2 и первичной обмотки
трансформатора Т2. VD1 ... VD3 обрезают выбросы импульсов
противоположной полярности. Вторичная обмотка трансформатора Т2
нагружена на искровой промежуток Х2, образующий зону
поражения.
большой мощности, любой проводимости - в зависимости от полярности
напряжения питания). С2 на напряжение не менее 500В, Т1 намотан на
сердечнике М2000НМ-17, обмотка W1 (т. 1-2) 10 витков провода диаметром
0,2 мм, W2 (т.3-4) 10 витков 0,2 мм, W3 (т.5-6) 900 витков 0,08 мм.
Выходной трансформатор Т2 можно изготовить на основе сердечника от
строчного трансформатора черно-белого ТВ, W1 (т. 1-2) 300 витков 0,5 мм,
W2 (т. 3-4) 6000 витков 0,1 мм.
Между обмотками Т2 необходимо разместить изолирующие
перегородки, расстояние между контактами Х2 должно быть около 4...5
см. На выходе обмотки Т1 т.5-6 должно быть напряжение не менее
70..80В, если искровой промежуток уст-ва не пробивается, необходимо
поменять местами полярность диодов VD1...VD3.
Обратите внимание что, высокое напряжение на выходе
электрошокера является опасным для здоровья, поэтому не допускайте
попадания прибора в руки малолетних и не испытывайте его действие на
своих знакомых и домашних животных. При переносе прибора держите
положение переключателя S1 в положении
ВЫКЛ.
Литература РА1997-12 Автор: Д.П.
Сидоренко, г. Киев
http://299792458.3dn.ru
